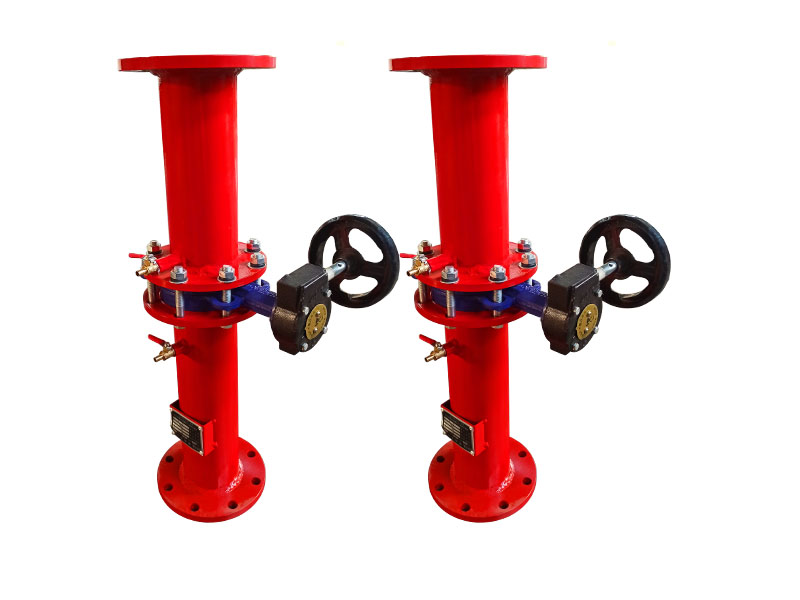

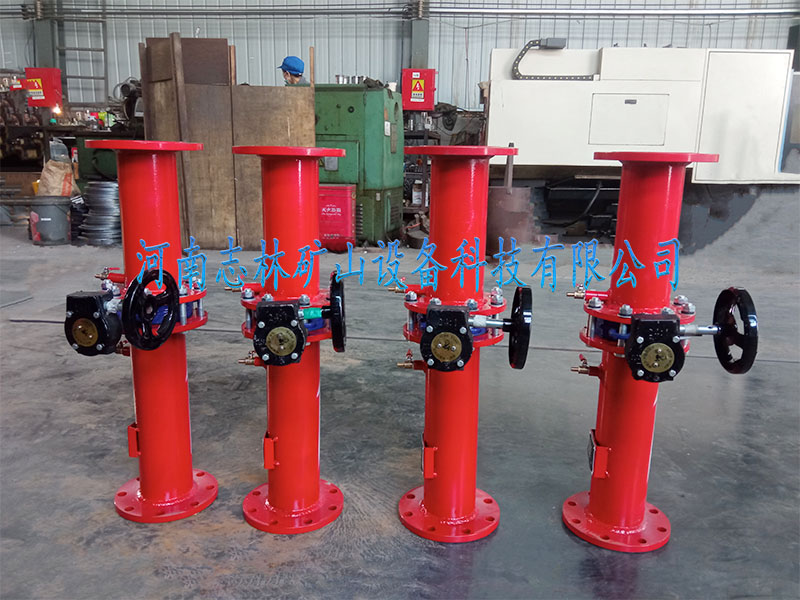

FKL/DN100型旋轉式孔板流量計是根據煤礦瓦斯抽放管路的特點,是為煤礦瓦斯抽放而設計的計算瓦斯抽放量的配套件。其結構簡單,使用和計算比較方便,是測量瓦斯流量中的經濟的裝置。
FKL/DN100型旋轉式孔板流量計相較于普通固定式孔板流量計*勢,在不測量需求狀態下,旋轉孔板打開,可持節流孔板與流體同向,較少管路內流體阻力,提升流體輸送速率;需在測量時關閉孔板進行測量即可。操作簡單、便捷。
用途及工作原理
煤礦瓦斯抽放流量是通過徑距取壓法測量的。當連續流動的流體經管道內的節流裝置時流速會變大,在節流裝置上下游側之間出現靜壓力差,且流量與壓差之間存在著一個恒定的關系,因而通過測量壓差即可計算出流體的流量。
產品結構組成
孔板流量計主要由進流體管路、取壓嘴、緊固件、連接法蘭、節流件(旋轉式**孔板、旋轉孔板外殼主體)、出流體管路等構成??装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板,不同管道內徑的孔板,其結構形式是幾何相似的。
產品使用方法
按產品管路上箭頭的指示方向安裝在瓦斯抽放管路中,然后安裝取壓管路,將取壓管和產品取壓嘴連接即可(測量時將旋轉孔板手柄旋轉90°,使孔板主體與管路截面*持水平,測量結束后將旋轉孔板手柄恢復原位即可)。
