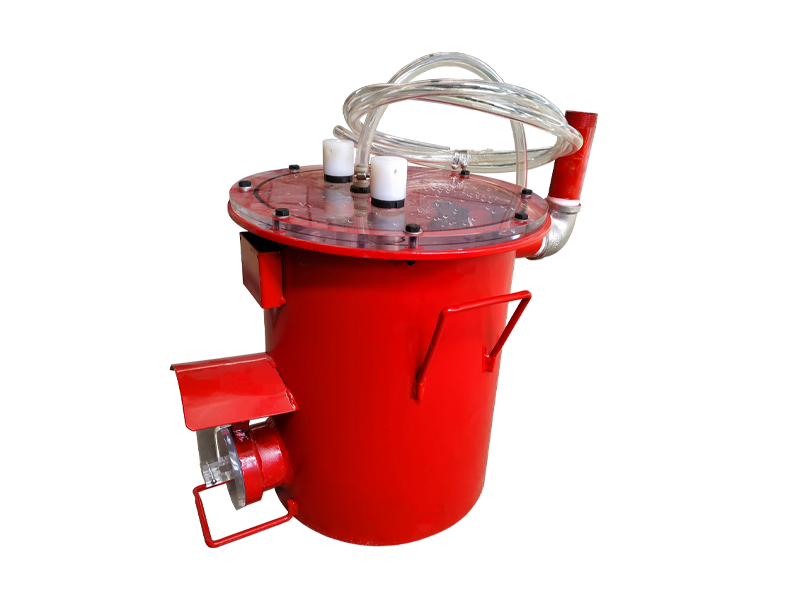

KWQF-1瓦斯抽采管道氣動放水器是煤礦瓦斯抽放系統常用的放水裝置，適用于瓦斯抽放鉆廠和利用系統的主管、干管、支管鉆場等的排渣放水。

KWQF-1瓦斯抽采管道氣動放水器的結構性能
（1）結構
瓦斯抽采管道氣動放水器主要由集流器.通大氣閥、負壓平衡管、驅動閥門、重力密封球、中心導向桿、外筒、放水閥*護罩、放水閥、導向座、浮漂、進水閥等組成。
（2）性能參數
適用負壓范圍：-0.01～-0.09Mpa
放水速度：≥13L次（間歇放水）
體積：330*370
重量：20Kg
介質溫度：10°-60

氣動放水器的安裝
1. 氣動放水器安裝在管路的低洼處。
2. KWQF-1瓦斯抽采管道氣動放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）。
3.KWQF-1瓦斯抽采管道氣動放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上位置），一端焊接一個1.5"或2吋的管短節
4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。
5.連接管可以用夾布膠管或鋼管（建議用膠管，以便安裝與維修）。
6.放水器進水口低于管路底部。
7.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。
