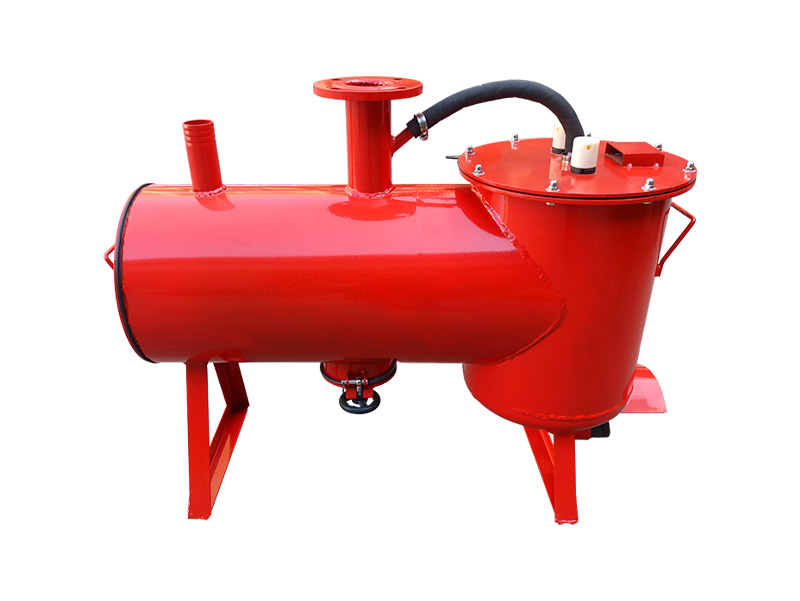

PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器為鉆場帶集流多孔型負壓自動放水器，是煤礦瓦斯抽放系統****的自動放水裝置，適用于瓦斯抽放鉆廠和利用系統的主管、干管、支管鉆場等的自動排渣放水。

PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器的結構性能

（1）結構

PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器主要由集流器.通大氣閥、負壓平衡管、托盤、側導向桿、磁鐵、中心導向桿、外筒、放水閥保護罩、放水閥、導向座、浮漂、進水閥等組成。

（2）性能

適用負壓范圍：-0.01～-0.09Mpa

自動放水速度：7L／min（間歇放水）

PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器的安裝

1. PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器安裝在管路的低洼處。

2. PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）。

3. PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上的位置），一端焊接一個1.5"或2吋的管短節

4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5.連接管可以用膠管或鋼管（用膠管，以便安裝與維修）。

6.放水器進水口低于管路底部。

7.PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

PFZ-L1(5)型抽放瓦斯排渣自動集流臥式放水器使用注意事項

1. 運輸過程中嚴禁碰撞，要小心搬運。

2. 放水器安裝后，放水閥不允許被巷道中的水淹沒，否則將不能放水。

3.放水器周圍要清潔，以免巖（煤）粉（泥）將放水閥堵埋。

4.放水器中心軸線要盡量與水平面垂直，以便減少浮漂上升過程中的摩擦阻力。

5.要定期檢查放水器的工作情況，發現問題及時處理。
