一、手動放水器的說明

　　CWG-SD型瓦斯抽放管路手動放水器，適用于瓦斯排放和利用系統的主管、干 管、支管的自動放水。

　　手動放水器的型號為CWG-SD，C指瓦斯抽放（采）中抽放（采） 的簡稱；W瓦斯管道中瓦斯的簡稱；G指瓦斯抽放管路中管路的簡稱；SD
是手動的簡稱，所以CWG-SD的意思為瓦斯抽放（采）管路所用負壓手動 放水器，負壓手動放水器是煤礦瓦斯抽放系統****的自動放水裝置。

二、手動放水器的結構

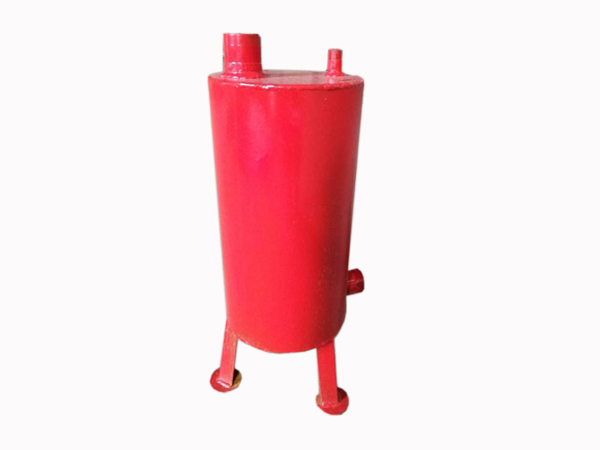

　　本產品主要由耐壓筒體、進水閥、進氣閥、放水閥等部件構成。

　　1-放水閥 2-耐壓筒體 3-進氣閥 4-進水閥

三、手動放水器的安裝方法
1.本產品應當安裝在管路的低洼處。
2.進水管路安裝，采用耐壓黑布膠管與手動放水器的進水閥 （馬牙扣管）連接。
3.耐壓黑布膠管另一端與瓦斯抽放管路底部焊接的馬牙扣管連接 。

四、工作原理
　　放水器的進水管與瓦斯管路連接通，管路開啟，*證管路中的 水能順利進入到放水器的筒體內，當水位上升到筒體限高處（可以通過 視察窗觀看），由排放隊**人員打開放水器底部的放水口，關閉放水 器的進水口；等待筒體內的水全部排除后，再關閉進水閥門，同時打開進水閥門，此時可以繼續收集水，這樣間隙性放水。
